Technický popis
Přístrojové krabičky do rozvaděčů
- standardní barvy šedá (půlkrabičky) a černá (ostatní komponenty)
- možnost zákaznických modifikací
- při větších odběrech lze dohodnout jinou barvu
- modulární systém krabiček pro vestavění desek plošných spojů
- montáž do rozvodných skříní na lištu EN DIN 35 mm
- druh ochrany - krytí IP40, svorkovnice IP20
- vyrobeno z plastů se samozhášecím retardérem (Noryl SE1)
- svorkovnice:
- obsahuje 1-3 kontakty a je odolná proti vyšroubování
- osazena šroubky M3 s kombinovanou hlavou a vývodem s letovacím očkem
- dodávána v otevřeném stavu, připravena na okamžitou montáž

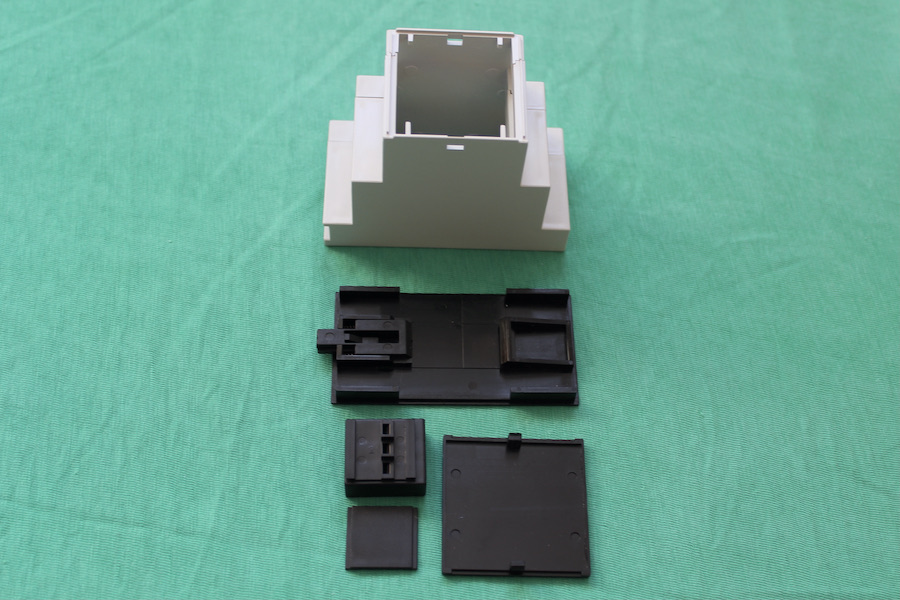

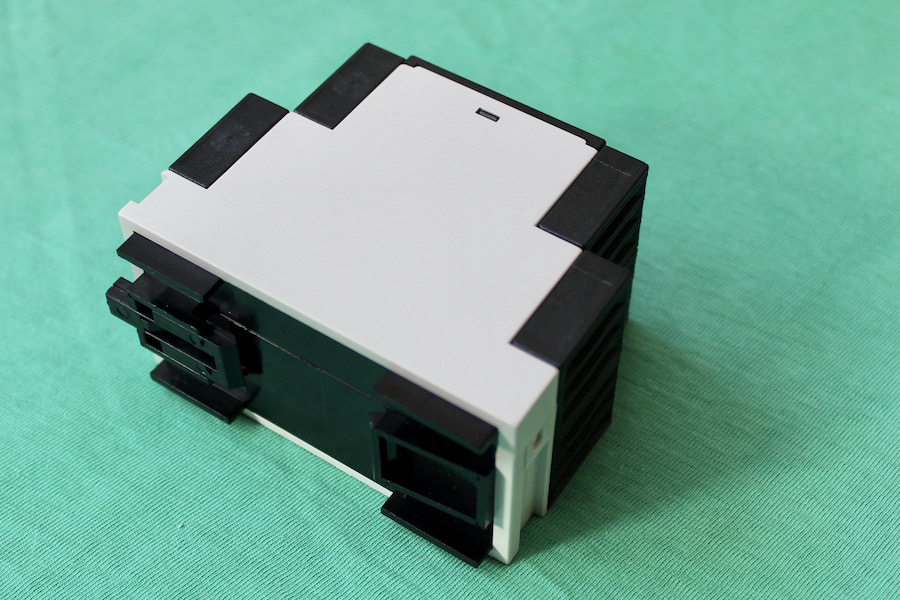

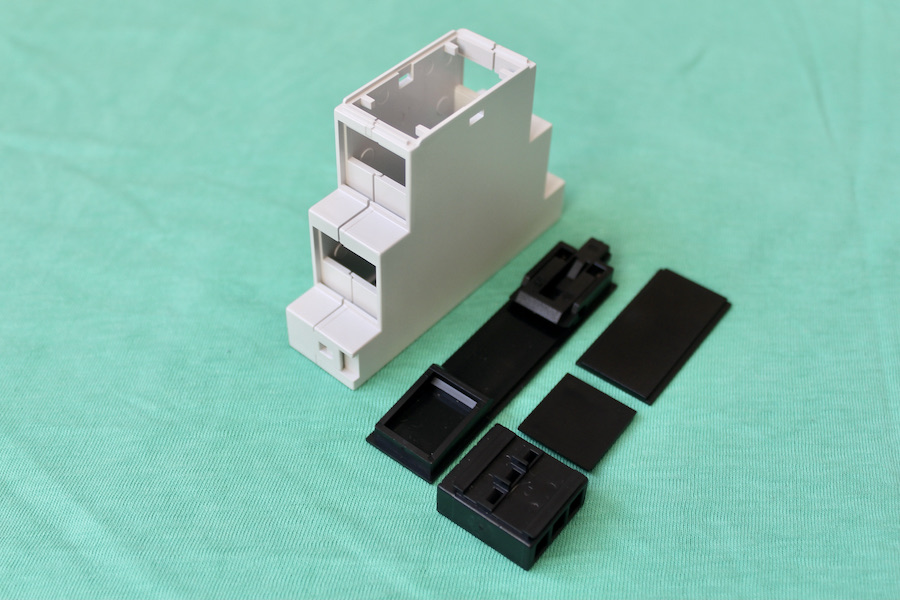

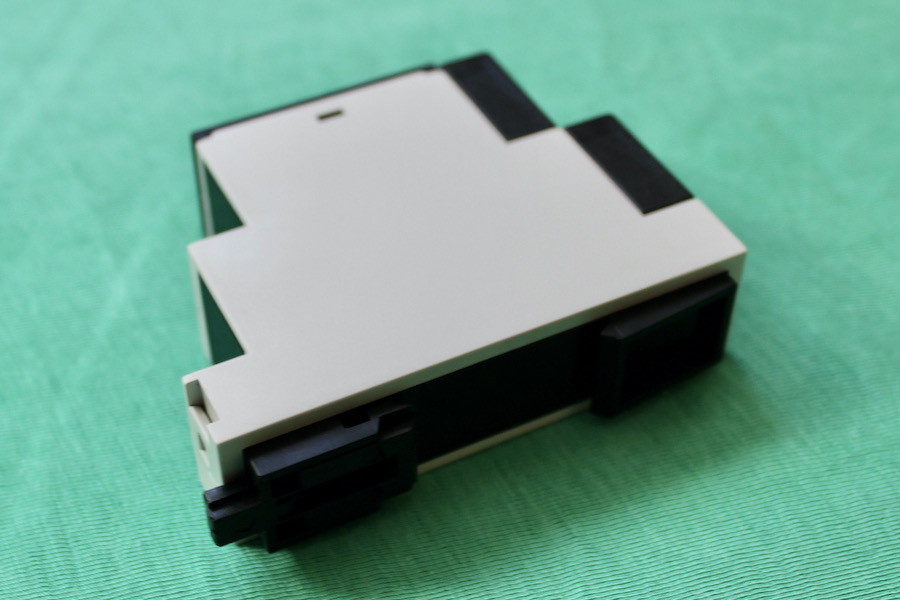

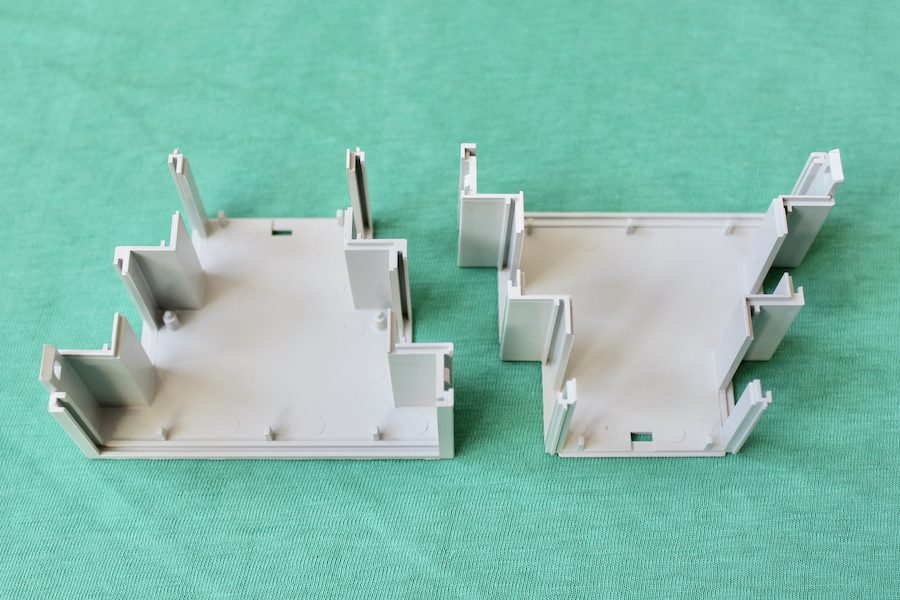

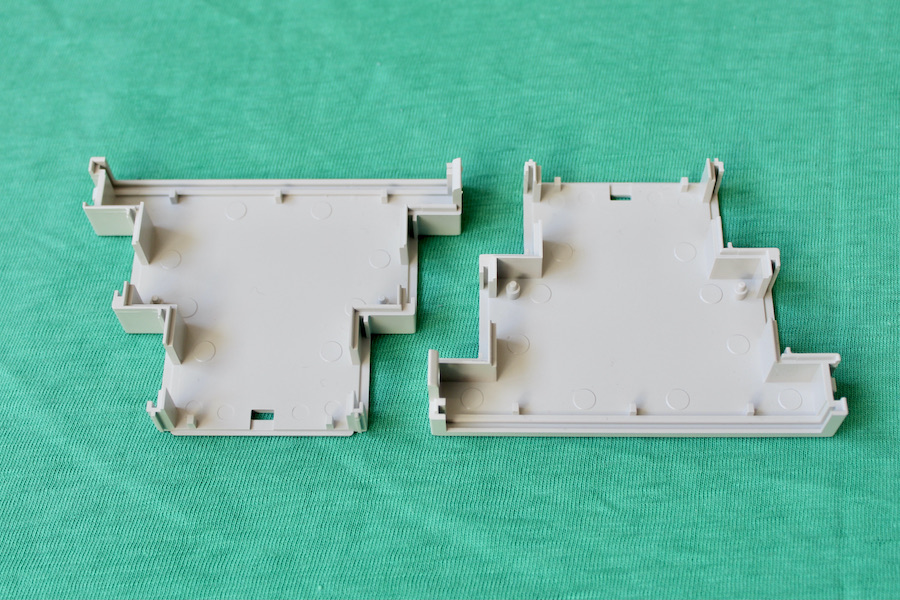

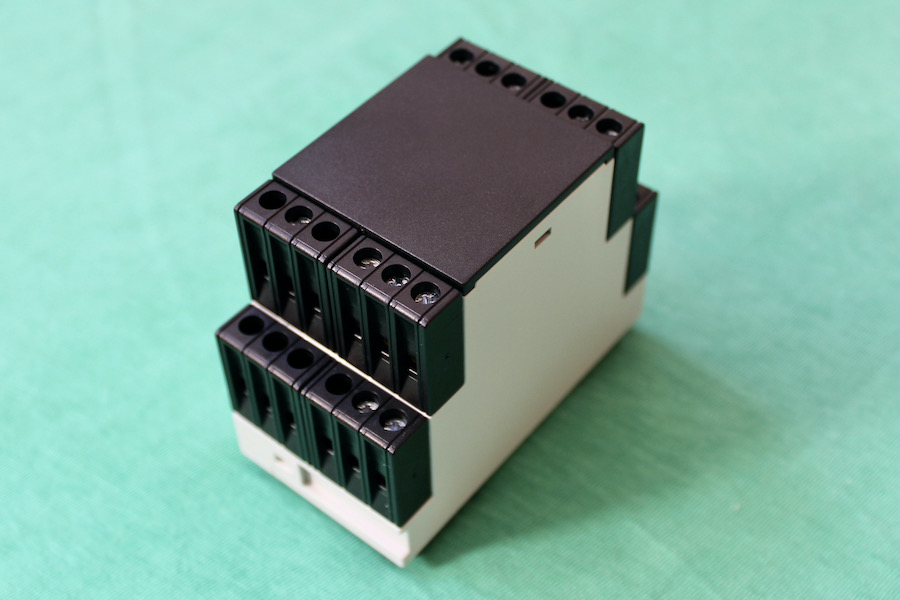

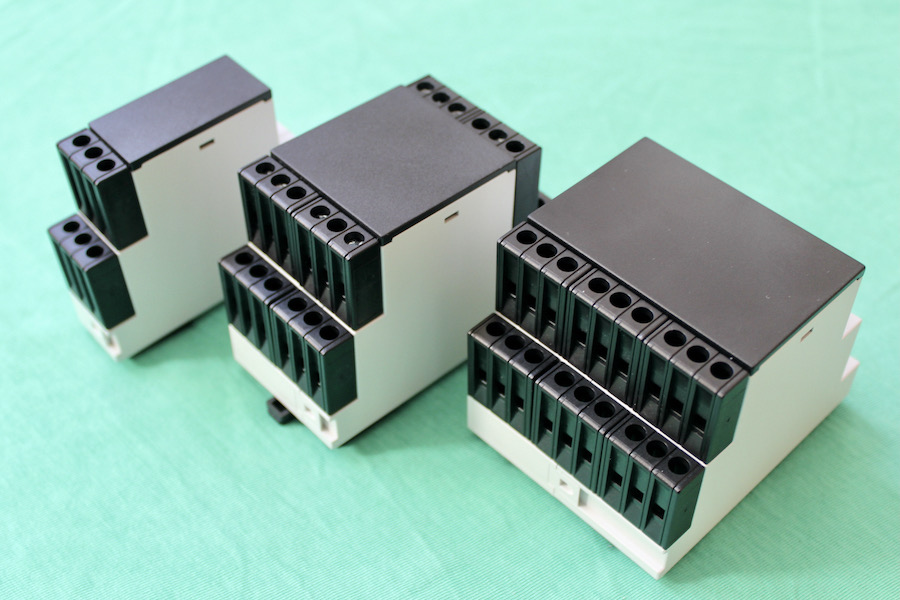

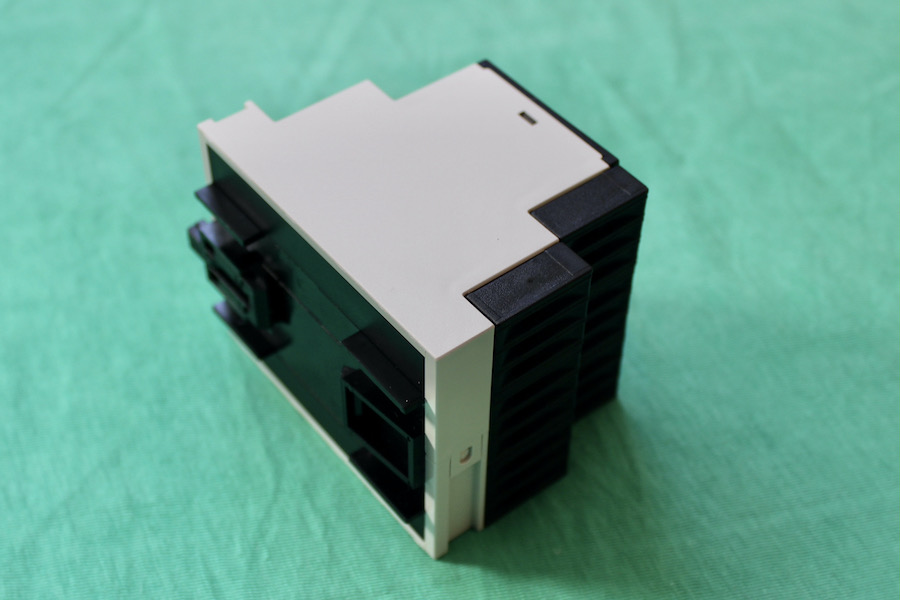

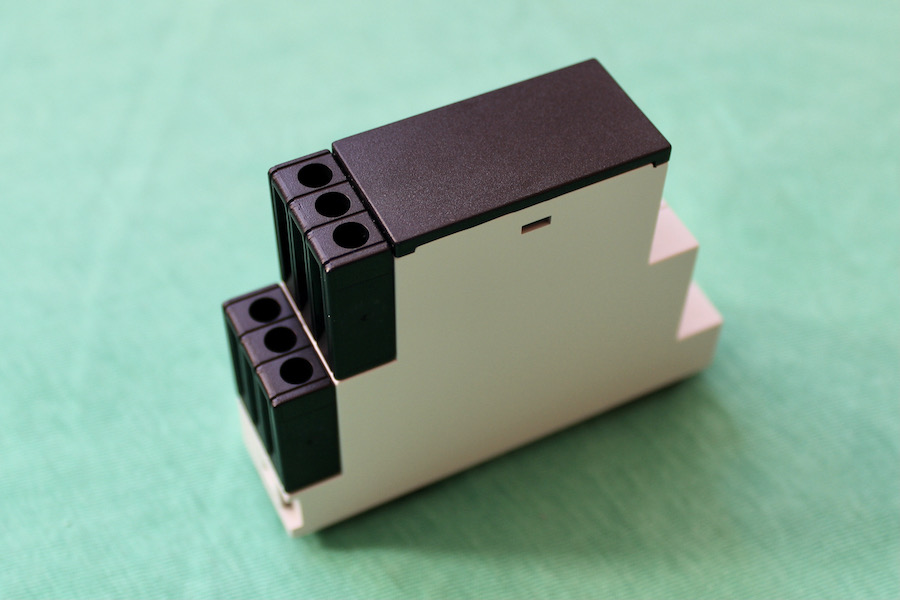

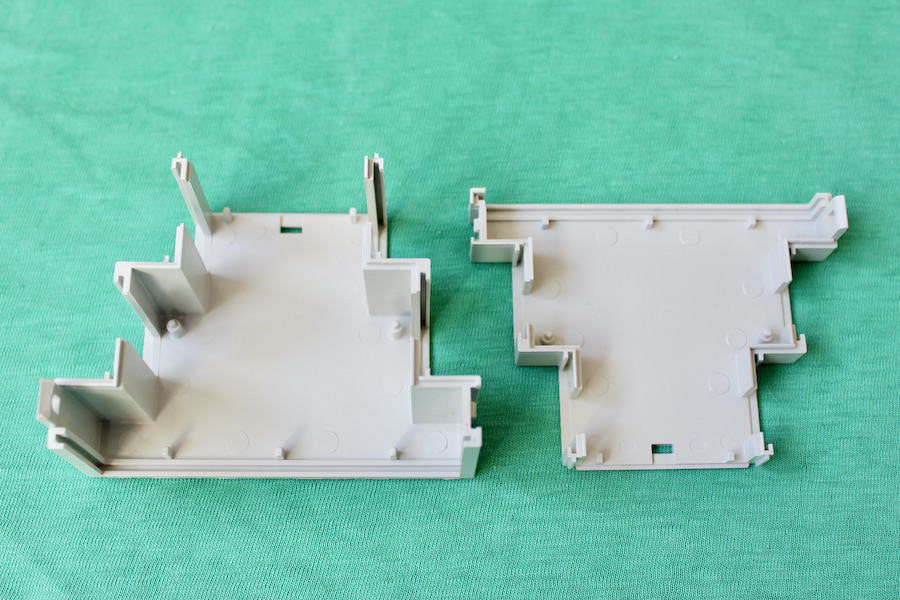

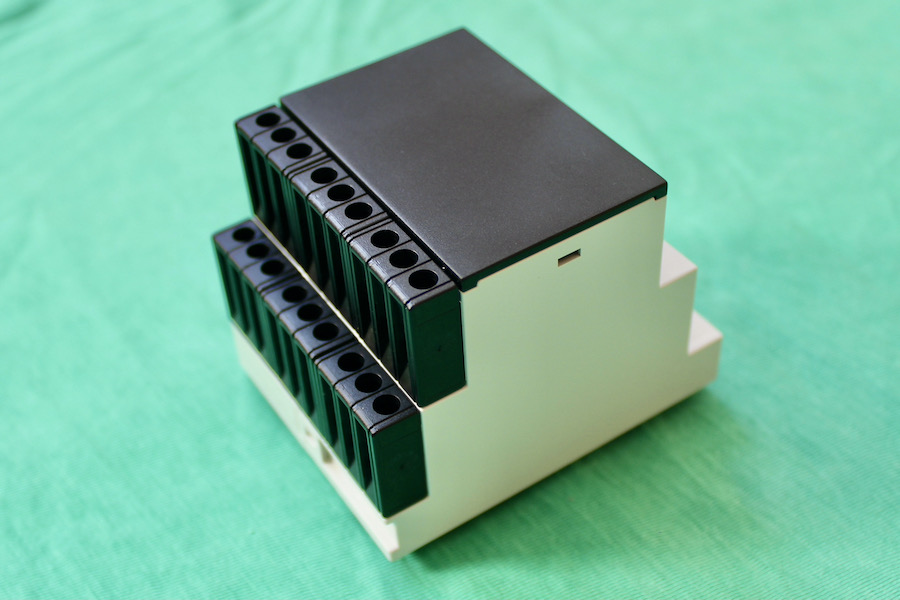

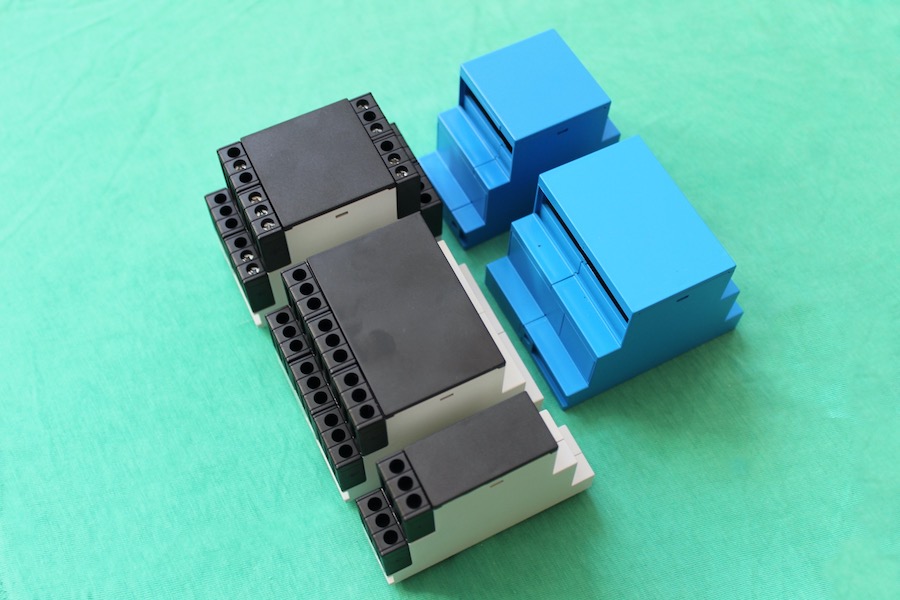

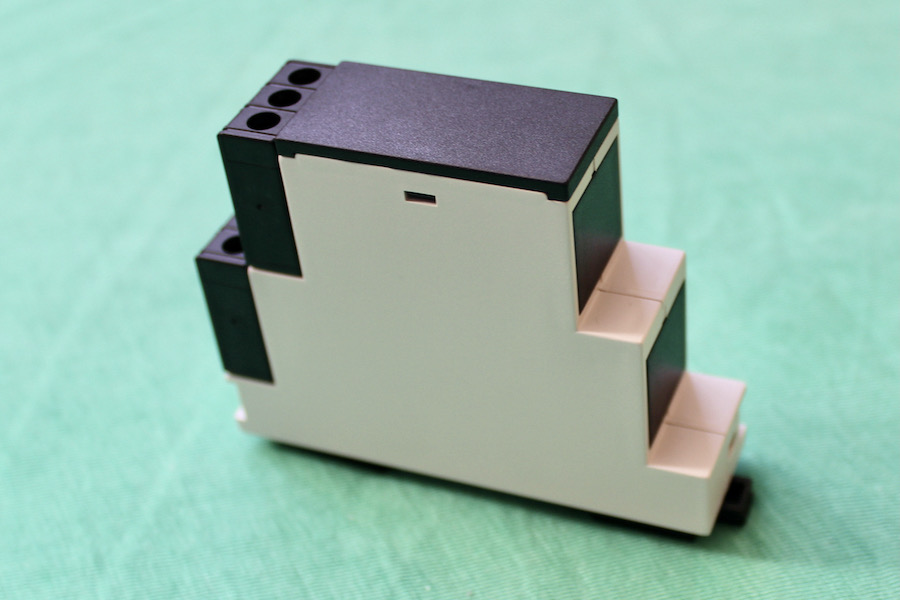

Fotky

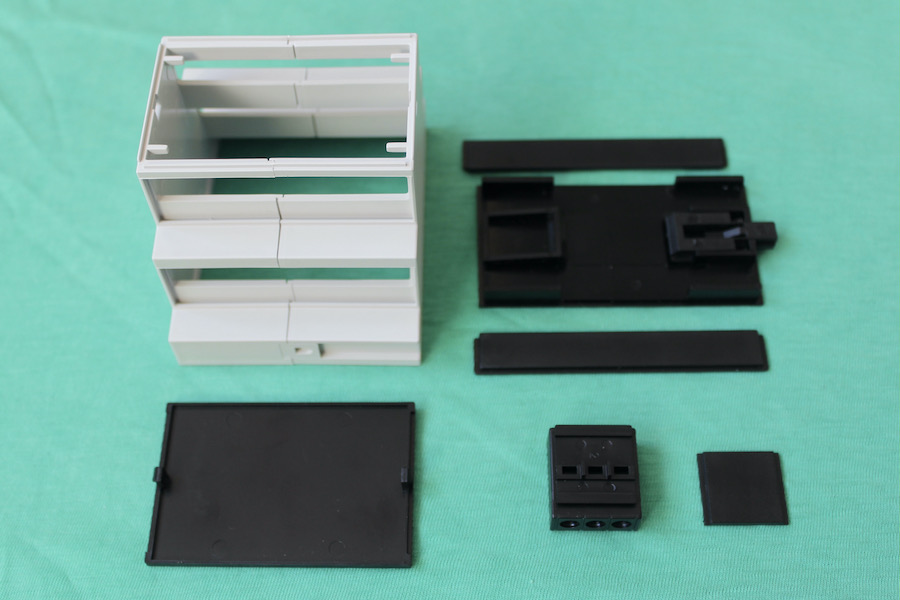

Komponenty modulárního zapouzdřovacího systému "EL"
| číslo položky | název výrobku |
|---|---|
| 001 | půlkrabička šedá 11,25 mm |
| 002 | půlkrabička šedá 33,75 mm |
| 007 | upínací lišta 22,5 mm komplet |
| 008 | upínací lišta 45 mm komplet |
| 089 | upínací lišta + 2 vyrov. lišty 67,5 mm |
| 011 | záslepka 22,5 mm |
| 012 | záslepka 45 mm |
| 000 | svorkovnice bez kontaktů |
| 006 | svorkovnice 1 kontakt (pravý) |
| 060 | svorkovnice 1 kontakt (střední) |
| 066 | svorkovnice 2 kontakty (střední, pravý) |
| 606 | svorkovnice 2 kontakty (levý, pravý) |
| 600 | svorkovnice 1 kontakt (levý) |
| 660 | svorkovnice 2 kontakty (levý, střední) |
| 666 | svorkovnice 3 kontakty |
| 300 | čelní panel 22,5 mm plný |
| 400 | čelní panel 45 mm plný |
| 450 | čelní panel 67,5 mm plný |
| 014 | obal 10x22,5 mm |
| 015 | obal 1x45 mm |
Krabička šíře 22,5 mm se skládá z těchto komponentů:
| číslo položky | ks | |
|---|---|---|
| 001 | 2 | půlkrabička šedá 11,25 mm |
| 007 | 1 | upínací lišta 22,5 mm komplet |
| 300 | 1 | čelní panel 22,5 mm plný |
| XXX | 4 | svorkovnice |
místo svorkovnice lze použít záslepku 011
Krabička šíře 45 mm se skládá z těchto komponentů:
| číslo položky | ks | |
|---|---|---|
| 001 | 1 | půlkrabička šedá 11,25 mm |
| 002 | 1 | půlkrabička šedá 33,75 mm |
| 008 | 1 | upínací lišta 45 mm komplet |
| 400 | 1 | čelní panel 45 mm plný |
| XXX | max. 8 | svorkovnice |
místo dvou svorkovnic lze použít pouze záslepky 012
Krabička šíře 67,5 mm se skládá z těchto komponentů:
| číslo položky | ks | |
|---|---|---|
| 002 | 2 | půlkrabička šedá 33,75 mm |
| 089 | 1 | upínací lišta + 2vyrov.lišty 67,5 mm |
| 450 | 1 | čelní panel 67,5 mm plný |
| XXX | max. 12 | svorkovnice event. záslepky |
Kartonové krabičky šíře 22,5 mm 014 a 45 mm 015 pro balení výrobků.

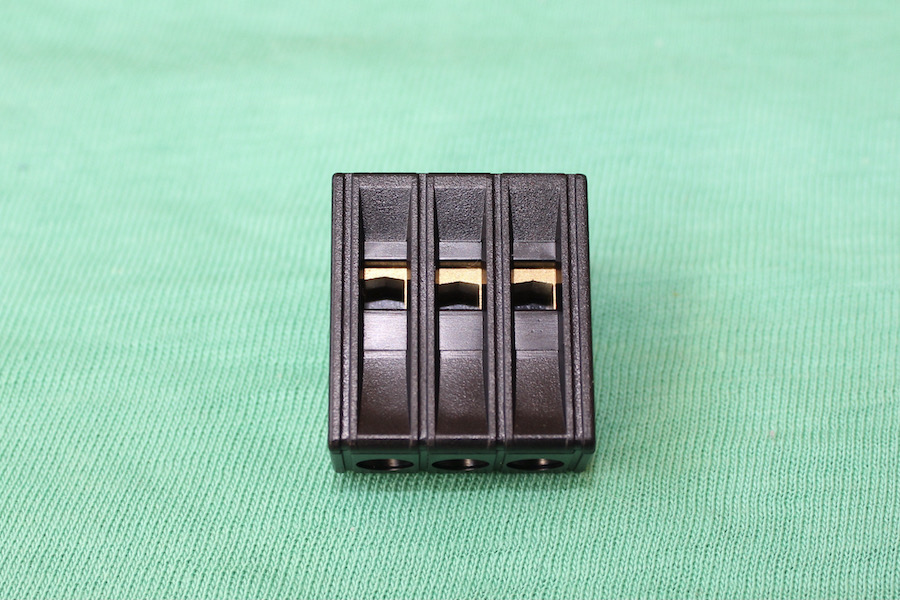

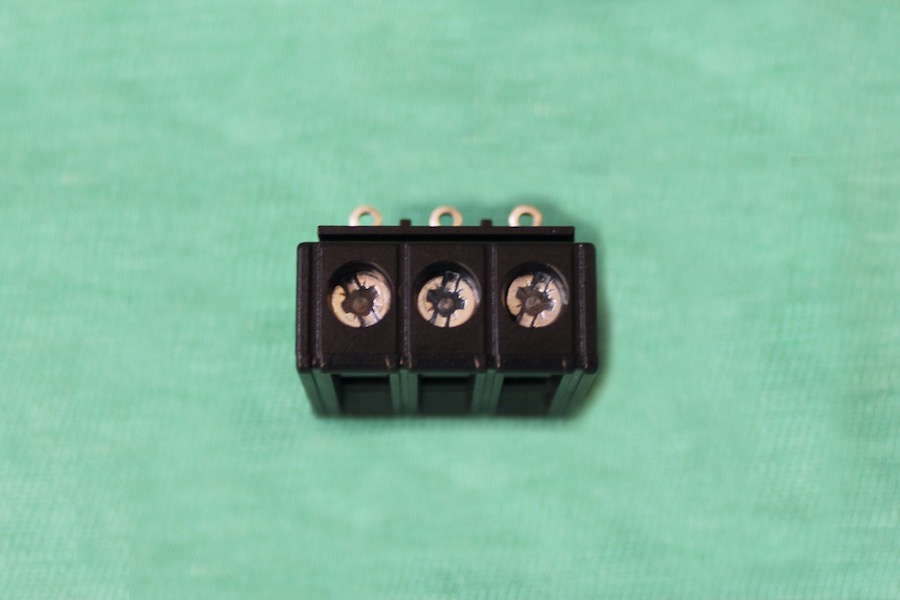

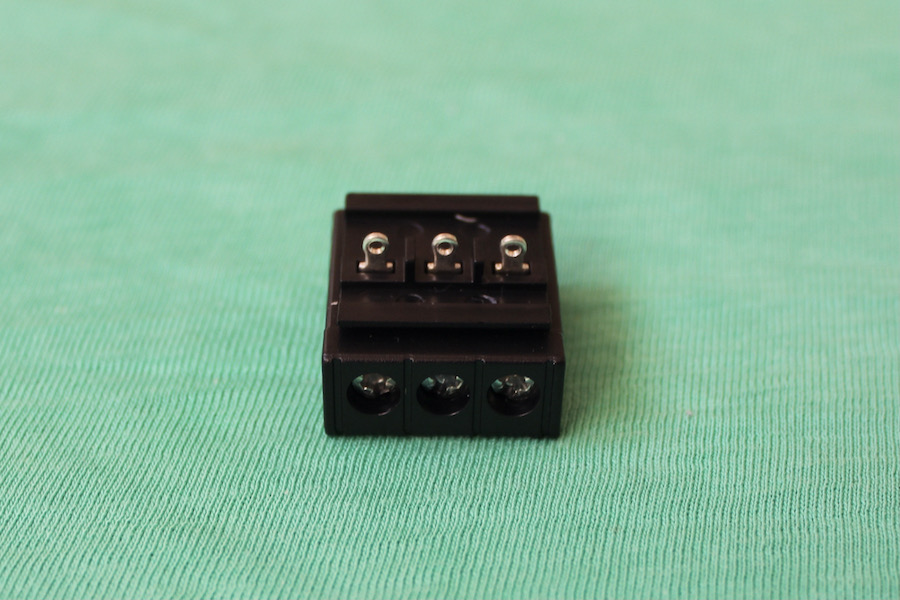

Svorkovnice
EL000 až EL666
- řada šroubových svorek určených k zabudování do krabiček EL
- svorkovnice dodávány v otevřeném stavu okamžitě připravené pro montáž
- tělo svorkovnice vyrobeno z plastu se samozhášecím retardérem
- svorkovnice odolná proti vyšroubování
- vývod letovacími očky
- šroubky M3 s kombinovanou hlavou
- velmi pevná, vhodná pro elektrické šroubováky
- splňuje požadavky norem ČSN EN 60998-1, ČSN EN 60998-2-1 a ČSN EN 60999-1
| Rozteč vývodů letovacích oček | 6,5 mm |
| Maximální proud | 20 A AC |
| Jmenovité napětí | 450 V AC |
| Průřez připojovacího vodiče | 0,1 až 4 mm² |
| Elektrická pevnost izolace | 4000 V |
| Odolnost proti hoření | UL94V1 |
| Materiál těla svorkovnice | Noryl SE1 (General Electric) |
| Stupeň krytí | IP20 |
| Teplota okolí | -25 až +85°C |
| Vlhkost | do 93% při 25°C |
Značení svorkovnic ELXXX:
- X = 6 - pozice s kontaktem
- X = 0 - pozice bez kontaktu

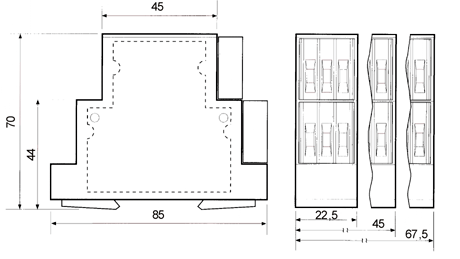

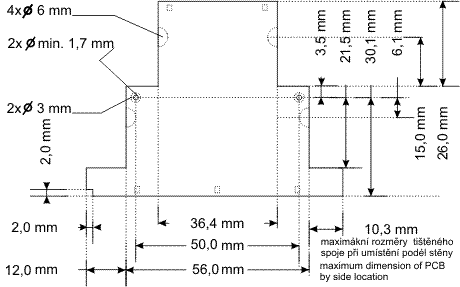

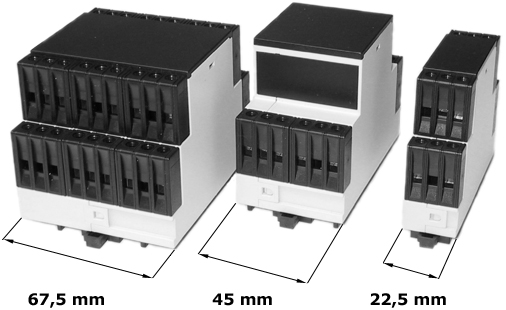

Rozměry
